Utilizzo di prodotti HAROGIC nella radio GNU
HAROGIC offre una ricca varietà di forme di prodotto e opzioni di frequenza, che coprono sia i dispositivi modulari e palmari con interfacce USB ed Ethernet. La gamma di frequenza comprende 4.5/6/9/20/40 GHz, con una velocità massima di sweep fino a 1 THz / s (RBW=250 kHz). Tutti gli analizzatori di spettro sono calibrati professionalmente e sono adatti per applicazioni in test, misurazioni e radio definite dal software.
HAROGIC ha sviluppato il modulo Radio GNU chiamato gr-htra per interfacciarsi e ottimizzare le capacità di misura di un analizzatore di spettro HAROGIC. Il modulo gr-htra Out-Of-Tree (OOT) e la libreria hardware abstraction layer basata su SoapySDR trattano l’hardware HAROGIC come una fonte di dati all’interno della flessibile piattaforma Radio GNU. Gli utenti possono acquisire flussi di dati IQ in tempo reale da dispositivi HAROGIC all’interno di GNU Radio e visualizzare più viste di analisi del segnale, tra cui lo spettro, lo spettrogramma, la forma d’onda nel dominio del tempo e il diagramma delle costellazioni. Questa integrazione segna l’inclusione ufficiale degli analizzatori di spettro HAROGIC nell’ecosistema open source GNU Radio, offrendo agli utenti una soluzione più efficiente e flessibile per l’acquisizione e l’analisi del segnale e accelerando l’adozione di analizzatori di spettro ad alte prestazioni nelle applicazioni radio definite dal software.
1. Introduzione a soluzioni ed esempi applicativi
1.1 Soluzione di adattamento della piattaforma radio GNU
Il modulo HAROGIC gr-htra implementa il supporto del driver e l’interazione dei dati per l’analizzatore di spettro in GNU Radio Companion. Gli utenti possono caricare il blocco sorgente HAROGIC HTRA: IQ nell’interfaccia grafica senza scrivere codice driver aggiuntivo, consentendo l’acquisizione e la visualizzazione del segnale IQ in tempo reale.
Inoltre, HAROGIC supporta l’interfaccia universale SoapySDR, migliorando ulteriormente l’adattabilità multipiattaforma e la flessibilità operativa del dispositivo. Il modulo OOT gr-htra è specificamente progettato per i dispositivi HAROGIC, offrendo una latenza inferiore e una maggiore efficienza di esecuzione sulla piattaforma radio GNU, mentre l’interfaccia SoapySDR offre maggiori vantaggi in termini di compatibilità multipiattaforma e flessibilità del sistema. Gli utenti possono costruire rapidamente vari sistemi di comunicazione e analisi del segnale utilizzando uno di questi due approcci di integrazione.

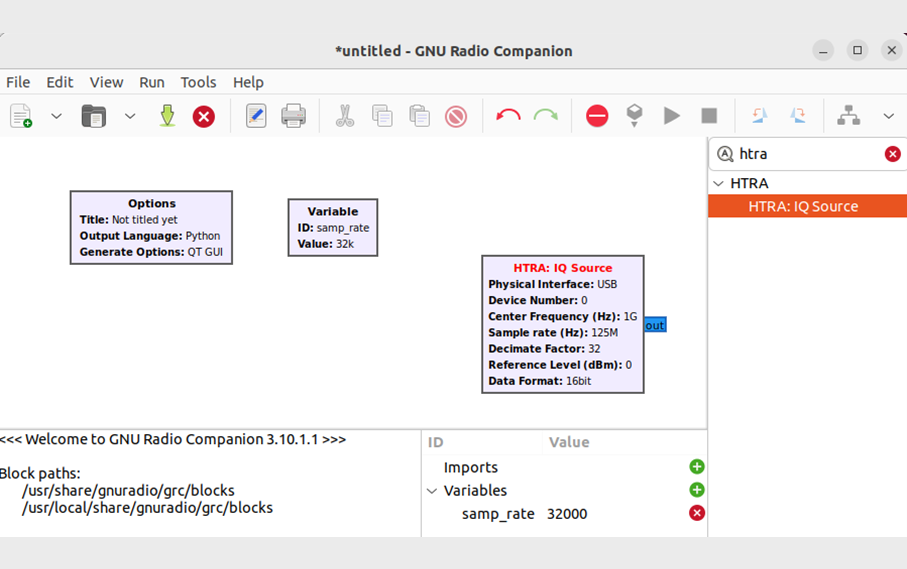

Figura 1. Carica il modulo OOT in GNU Radio
1.2 Esempio e supporto per progetti open source
HAROGIC fornisce esempi tipici di elaborazione del segnale e demodulazione, tra cui la demodulazione analogica AM/FM e la demodulazione digitale QPSK/QAM16. Supporta anche progetti open-source come gr-adsb, gr-dab e gr-ieee802-11, consentendo la demodulazione del segnale ADS-B con visualizzazione della traiettoria di volo, demodulazione del segnale di trasmissione digitale DAB e demodulazione del segnale WLAN.
Tutti gli esempi vengono eseguiti direttamente in GNU Radio e offrono un framework riutilizzabile che aiuta gli utenti a verificare algoritmi, costruire prototipi di sistemi e condurre esperimenti di comunicazione.
Il codice sorgente per gr-htra e i suoi esempi possono essere ottenuti dai link GitHub qui sotto:
progetto gr-htra: https://github.com/HAROGIC-Technologies/gr-htra.git
progetto soapy-htra: https://github.com/HAROGIC-Technologies/soapy-htra.git

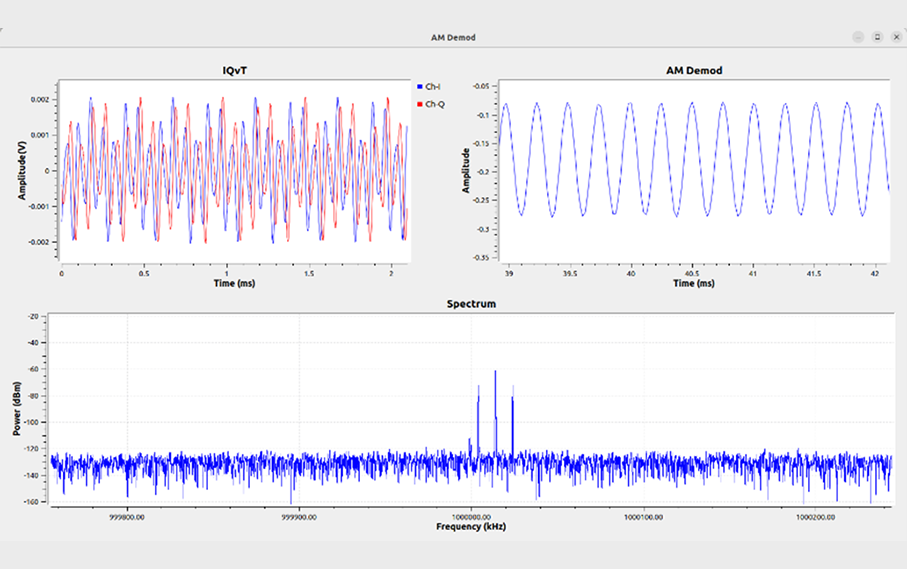

Figura 2. AM Demodulazione

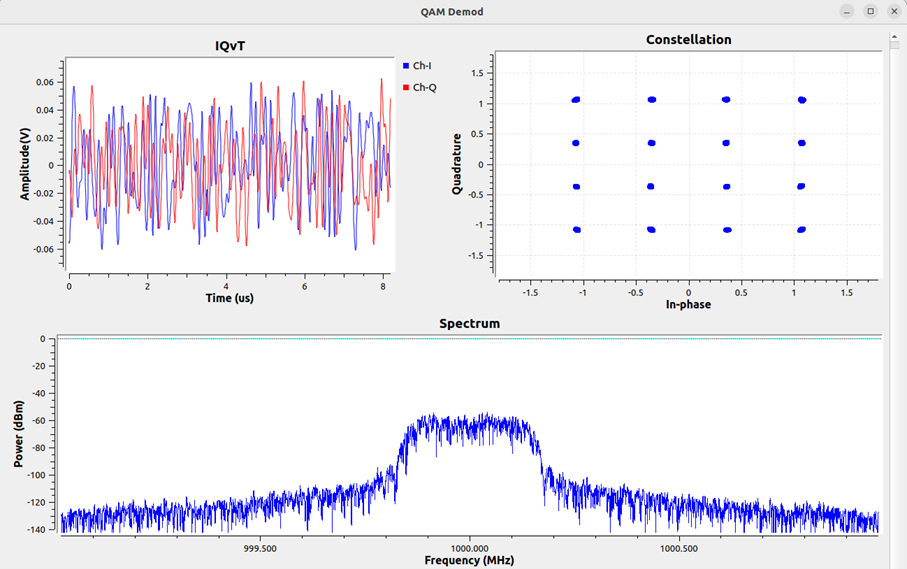

Figura 3. Demodulazione QAM16

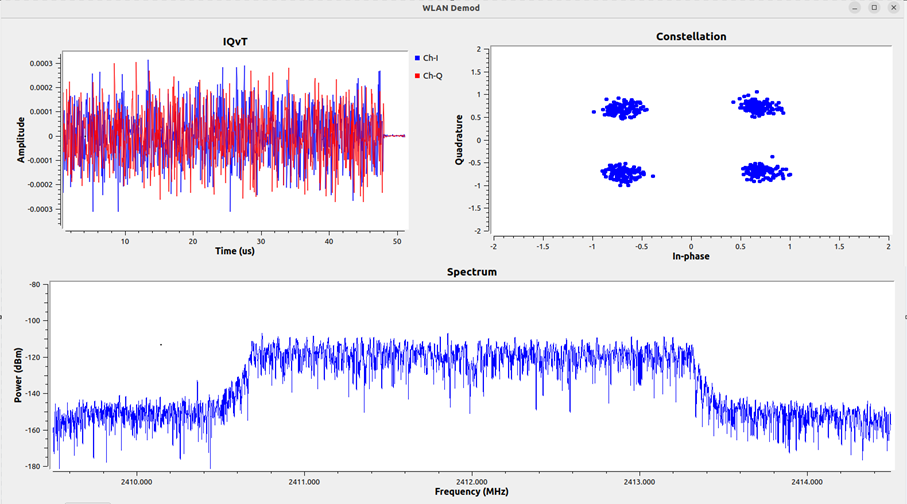

Figura 4. Demodulazione WLAN
2. Confini RF estesi
HAROGIC continua ad approfondire la sua integrazione con l’ecosistema open-source, fornendo soluzioni di elaborazione del segnale flessibili che espandono i confini delle applicazioni. Gli utenti possono basarsi su progetti di esempio HAROGIC per eseguire la verifica dell’algoritmo, l’integrazione del sistema e lo sviluppo di prototipi. I dispositivi possono anche essere collegati ad ambienti wireless reali per il monitoraggio dello spettro e la demodulazione del segnale.
